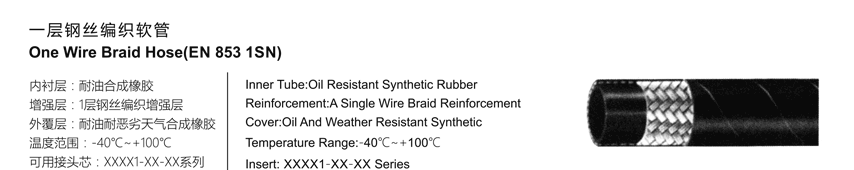

软管代号 HOSE PART NO. | 公称内径 DN | 软管尺寸 HOSE SIZE | 软管内径 HOSE I.D. | 软管外径 HOSEO.D. | 爆破压力 MIN.BURST PRESSURE | 工作 压力 MAX W.P. | 弯曲半径 MIN.BEND. RAD. | 配用套筒 FERRULE | |
mm | DASH | in | mm | mm | MPa | MPa | mm | ||
1SN03 | 5 | -03 | 3/16 | 4.8 | 11.8 | 100 | 25.0 | 90 | 00110-03A |
1SN04 | 6 | -04 | 1/4 | 6.4 | 13.4 | 90 | 22.5 | 100 | 00110-04A |
1SN05 | 8 | -05 | 5/16 | 7.9 | 15.0 | 85 | 21.5 | 115 | 00110-05A |
1SN06 | 10 | -06 | 3/8 | 9.5 | 17.4 | 72 | 18.0 | 130 | 00110-06A |
1SN08 | 12 | -08 | 1/2 | 12.7 | 20.6 | 64 | 16.0 | 180 | 00110-08A |
1SN10 | 16 | -10 | 5/8 | 15.9 | 23.7 | 52 | 13.0 | 200 | 00110-10A |
1SN12 | 20 | -12 | 3/4 | 19.0 | 27.7 | 42 | 10.5 | 240 | 00110-12A |
1SN16 | 25 | -16 | 1 | 25.4 | 35.6 | 35 | 8.8 | 300 | 00110-16A |
1SN20 | 32 | -20 | 1.1/4 | 31.8 | 43.5 | 25 | 6.3 | 420 | 00110-20 |
1SN24 | 40 | -24 | 1.1/2 | 38.1 | 50.6 | 20 | 5.0 | 500 | 00110-24 |
1SN32 | 50 | -32 | 2 | 50.8 | 64.0 | 16 | 4.0 | 630 | 00110-32 |
网络优化资料:
对于软管产品相信在当下的市场上面具有非常多的类型,比方说卡套式管接头,卡套式接头或者是扩口 式管接头,对于这种类型的接头,它们作为一种用来过渡的零部件,就需要对其进行非常有效地隔振降噪以及进行更加好地补偿位操作,这样才能够更加好地进行接头连接效果。下面余姚市荣宝液压管件厂就来和大家说说卡套式管接头具有什么样的产品性能以及相应的特点。
1.首先就是在进行装设的时候,我们可以将其进行不同方向的安装,比方说可以进行横向安装,或者是轴向安装,从而突破管道不通心以及法兰出现不平行的各种限制。
2.这种卡套式管接头在接头方面相对比较小、而且在重量方面相对比较轻、在弹性方面也相应的变得不错,同时在安装维修方面也非常地简单方便。
