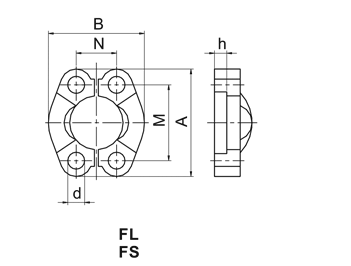

| 代 号 PART NO. | 法兰型号 FLANGE SIZE | 尺 寸 DIMENSIONS | 配用螺栓 | 压力等级 MPa | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| A | B | d | h | M | N | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 3000PSI | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| FL-08 | 1/2" | 54 | 45.6 | 9 | 6.2 | 38.1 | 17.5 | M8X25 | 34.5 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| FL-12 | 3/4" | 65 | 51.8 | 11 | 6.2 | 47.6 | 22.2 | M10X30 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| FL-16 | 1" | 70 | 58.4 | 11 | 7.5 | 52.4 | 26.2 | M10X30 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| FL-20 | 1.1/4" | 79 | 72.6 | 11 | 7.5 | 58.7 | 30.2 | M10X30 | 27.6 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| FL-24 | 1.1/2" | 94 | 82.2 | 13.5 | 7.5 | 69.9 | 35.7 | M12X35 | 20.7 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| FL-32 | 2" | 102 | 96.4 | 13.5 | 9 | 77.8 | 42.9 | M12X35 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| FL-40 | 2.1/2" | 114 | 108.2 | 13.5 | 9 | 88.9 | 50.8 | M12X40 | 17.2 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| FL-48 | 3" | 135 | 130.6 | 17.5 | 9 | 106.4 | 61.9 | M16X50 | 13.8 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 6000PSI | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| FS-08 | 1/2" | 56 | 47.2 | 9 | 7.2 | 40.5 | 18.2 | M8X30 | 42 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| FS-12 | 3/4" | 71 | 60 | 11 | 8.2 | 50.8 | 23.8 | M10X35 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| FS-16 | 1" | 81 | 69.6 | 13.5 | 9 | 57.2 | 27.8 | M12X45 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| FS-20 | 1.1/4" | 95 | 77.2 | 13.5 | 9.8 | 66.6 | 31.8 | M12X45 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| FS-24 | 1.1/2" | 113 | 95 | 17.5 | 12 | 79.3 | 36.5 | M16X55 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| FS-32 | 2" | 133 | 113.8 | 22 | 12 | 96.8 | 44.5 | M20X70 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
网络优化资料：
定制液压接头是法兰的一种，又称对开法兰，主要用于液压机械中常和接管配套使用。
分体法兰规格：DN15-DN80，类型分：A型，B型，C型，D型，E型，F型，H型，V型，八种。压力分：轻型和重型即：3000PSl，6000PSI二种，制造标准：国标JB/ZQ4187，美标SAEJ518，国际标准ISO6162，ISO6164材质有：20#，304，316L，A3，Q235（行业俗称碳钢）.
产品颜色：金属本色
定制液压过渡接头产品特点：抗防腐，耐酸碱，使用寿命长等，价格计算合理，表面光滑，耐酸耐碱耐高温，外形美观，质感性能强。
生产工艺：专业整体锻打，锻压制造、中板割制、中板卷制等加工方式：高精度数控车床车削，普通车床精车，氩弧焊等加工公称压力sch5s，sch10s，sch20s，sch30s，sch40s等制造标准：国标，美标，俄标，日标等
材质：201，304.316.316L.0Cr18Ni9.321.202等用途：广泛应用于水利，电力，电站，管道配件，工业，压力容器等。
