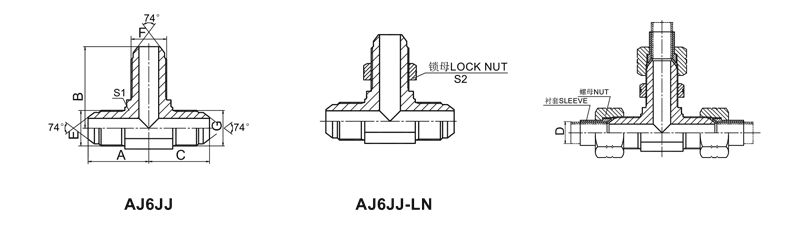

| 代 号 PART NO. | 螺 纹 THREAD | 尺 寸 DIMENSIONS | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| E | F | G | A | B | C | S1 | S2 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| AJ6JJ-04 | 7/16"X20 | 7/16"X20 | 7/16"X20 | 24.5 | 40.4 | 24.5 | 11 | 17 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| AJ6JJ-04-06-04 | 7/16"X20 | 9/16"X18 | 7/16"X20 | 26.4 | 46 | 26.4 | 14 | 22 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| AJ6JJ-05 | 1/2"X20 | 1/2"X20 | 1/2"X20 | 26.6 | 43.7 | 26.6 | 14 | 19 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| AJ6JJ-06 | 9/16"X18 | 9/16"X18 | 9/16"X18 | 26.9 | 46 | 26.9 | 14 | 22 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| AJ6JJ-08 | 3/4"X16 | 3/4"X16 | 3/4"X16 | 32 | 53.5 | 32 | 19 | 24 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| AJ6JJ-10 | 7/8"X14 | 7/8"X14 | 7/8"X14 | 37.8 | 60.7 | 37.8 | 22 | 30 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| AJ6JJ-12 | 1.1/16"X12 | 1.1/16"X12 | 1.1/16"X12 | 44.2 | 67.8 | 44.2 | 27 | 36 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| AJ6JJ-14 | 1.3/16"X12 | 1.3/16"X12 | 1.3/16"X12 | 46.2 | 71 | 46.2 | 30 | 38 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| AJ6JJ-16 | 1.5/16"X12 | 1.5/16"X12 | 1.5/16"X12 | 49 | 71 | 49 | 33 | 41 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| AJ6JJ-20 | 1.5/8"X12 | 1.5/8"X12 | 1.5/8"X12 | 55.3 | 79.2 | 55.3 | 41 | 50 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| AJ6JJ-24 | 1.7/8"X12 | 1.7/8"X12 | 1.7/8"X12 | 63.5 | 86.9 | 63.5 | 48 | 55 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
注：如需带锁母订货，则请在代号后加“LN”, 如 AJ6JJ-12LN。螺母及衬套需另行订货，管子直径 D 为公制时，配用螺母及衬套分别选用 NB200、NB500。管子直径为英制时，配用螺母及衬套分别选用 NB200、NB300。
Note：In case if you are interested to order the adapter with lock nut,please insert suffix "LN" after our partno ， for example AJ6JJ-12LN。 Nut and sleeve should be ordered separately，The nut NB200 and sleeve Nb500 issuitable for metric tube,the nut NB200 and sleeve NB300 is suitable for inch tube.
网络优化资料：
即螺纹由一圆柱面加工而成ZG俗称管锥，即螺纹由一圆锥面加工而成，一般的定制卡套式直通管接头都是这样的，国标标注为RC制螺纹用螺距来表示，美英制螺纹用每英寸内的螺纹牙数来表示，这是它们的区别制螺纹是60度等边牙型，英制螺纹是等腰55度牙型，美制螺纹60度制螺纹用公制单位，美英制螺纹用英制单位。
管螺纹主要用来进行管道的连接，定制液压接头内外螺纹的配合紧密，有直管与锥管两种。公称直径是指所连接的管道直径圆柱螺纹与圆锥螺纹的区别在于螺纹部分，有锥度的是圆锥螺纹，反之为圆柱螺纹。常用的自来水管螺纹是55°圆锥螺纹。
BsPP是圆柱管螺纹，BSPT是圆锥管螺纹即55°螺纹
