1JT-SP 美制JIC 外螺纹74°外锥 /英锥管外螺纹

所属分类：美制液压过渡接头
浏览次数：次
发布日期：2020-05-05

我要询价

产品概述
性能特点
技术参数

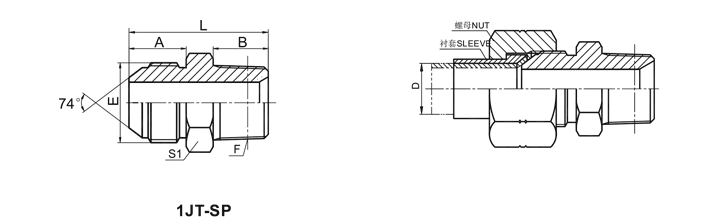

代号 PART NO.	螺纹 THREAD		尺寸 DIMENSIONS
	E	F	A	B	L	S1
1JT-04-02SP	7/16"X20	R1/8"X28	14	10	30	12
1JT-04SP	7/16"X20	R1/4"X19	14	14.5	34.5	14
1JT-04-06SP	7/16"X20	R3/8"X19	14	15	35	17
1JT-05-02SP	1/2"X20	R1/8"X28	14	10.5	30.5	14
1JT-05-04SP	1/2"X20	R1/4"X19	14	14.5	34	14
1JT-05-06SP	1/2"X20	R3/8"X19	14	15	35	19
1JT-06-02SP	9/16"X18	R1/8"X28	14.1	10.5	30.5	17
1JT-06-04SP	9/16"X18	R1/4"X19	14.1	14.5	34	17
1JT-06SP	9/16"X18	R3/8"X19	14.1	15	34	17
1JT-06-08SP	9/16"X18	R1/2"X14	14.1	20	41	22
1JT-08-06SP	3/4"X16	R3/8"X19	16.7	15	39	22
1JT-08SP	3/4"X16	R1/2"X14	16.7	20	44.5	22
1JT-08-12SP	3/4"X16	R3/4"X14	16.7	20	46	30
1JT-10-06SP	7/8"X14	R3/8"X19	19.3	15	42.5	24
1JT-10-08SP	7/8"X14	R1/2"X14	19.3	20	46.5	24
1JT-10-12SP	7/8"X14	R3/4"X14	19.3	20	48.5	30
1JT-12-08SP	1.1/16"X12	R1/2"X14	21.9	20	51	30
1JT-12SP	1.1/16"X12	R3/4"X14	21.9	20	51	30
1JT-12-16SP	1.1/16"X12	R1"X11	21.9	25.5	57.5	36
1JT-14-12SP	1.3/16"X12	R3/4"X14	22.6	20	52.5	32
1JT-14-16SP	1.3/16"X12	R1"X11	22.6	25.5	57.5	36
1JT-16-12SP	1.5/16"X12	R3/4"X14	23.1	20	53	36
1JT-16SP	1.5/16"X12	R1"X11	23.1	25.5	59	36
1JT-16-20SP	1.5/16"X12	R1.1/4"X11	23.1	26.5	61.5	46
1JT-20-16SP	1.5/8"X12	R1"X11	24.3	25.5	62.5	46
1JT-20SP	1.5/8"X12	R1.1/4"X11	24.3	26.5	63	46
1JT-20-24SP	1.5/8"X12	R1.1/2"X11	24.3	26.5	66.5	50
1JT-24-20SP	1.7/8"X12	R1.1/4"X11	27.5	26.5	67.5	50
1JT-24SP	1.7/8"X12	R1.1/2"X11	27.5	26.5	69.5	50
1JT-24-32SP	1.7/8"X12	R2"X11	27.5	30	74.5	65
1JT-32-24SP	2.1/2"X12	R1.1/2"X11	33.9	26.5	77.5	65
1JT-32SP	2.1/2"X12	R2"X11	33.9	30	80	65

注：螺母及衬套需另行订货。管子直径 D 为公制时，配用螺母及衬套分别选用 NB200、NB500。管子直径为英制时，配用螺母及衬套分别选用 NB200、NB300。

Note： Nut and sleeve should be ordered separately.The nut NB200 and sleeve NB500 is suitable for metric tube,the nut NB200 and sleeve NB300 is suitable for inch tube.

网络优化资料：

BsPT和BsP是英国规格的锥度螺纹。

NPT是美国规格的锥度螺纹。

PT是日本的旧Js规格锥度螺纹，相当于ISO规格的RRc

NPT就是一般用途的美国标准锥管螺纹。

其中N表示 National（ American）美国国家标准，P表示PPE管子，T表示 TAPER形，牙型角为60这种管螺纹在北美地区常用，定制双卡套式接头或在使用ANS规范中经常看到。国家标准可查阅GB/T12716-199

T牙为英制锥螺纹，牙型角为55°，密封中最常用。多用在欧洲和英联邦囯家，其实在台湾日本JS规范也走英制规范，而中囯其实也是使用英制螺牙。属惠氏螺纹家族。国家标准可查阅GB/「7306-2000英制管螺纹是细牙螺纹，因为定制卡套式直通管接头粗牙螺纹的牙深大，会严重的降低所切螺纹外径管子的强度。

G是55度非螺纹密封管螺纹，属恵氏螺纹家族。标记为G代表圆柱螺纹。国家标准可查阅GB/7307-2001

G是管螺纹的统称（Guan），55,60度的划分属于功能性的，俗称管圆。即螺纹由一圆柱面加工而成。
