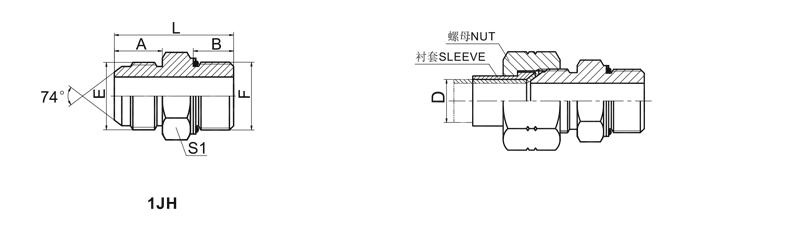

代 号 PART  NO.										螺 纹   THREAD																							O形圈 O-RING																			尺 寸    DIMENSIONS
										E												F											F端																			A							B								L								S1
1JH-04-10										7/16"X20												M10X1											O08.1X1.6																			14							8.5								28.5								14
1JH-04-12										7/16"X20												M12X1.5											O09.3X2.4																			14							11								31								17
1JH-04-14										7/16"X20												M14X1.5											O11.3X2.4																			14							11								31								19
1JH-05-10										1/2"X20												M10X1											O08.1X1.6																			14							8.5								29								14
1JH-05-12										1/2"X20												M12X1.5											O09.3X2.4																			14							11								31								17
1JH-05-14										1/2"X20												M14X1.5											O11.3X2.4																			14							11								33								19
1JH-06-14										9/16"X18												M14X1.5											O11.3X2.4																			14.1							11								31								19
1JH-06-16										9/16"X18												M16X1.5											O13.3X2.4																			14.1							11.5								33.5								22
1JH-06-18										9/16"X18												M18X1.5											O15.3X2.4																			14.1							12.5								34.5								24
1JH-08-14										3/4"X16												M14X1.5											O15.3X2.4																			16.7							11								38								22
1JH-08-16										3/4"X16												M16X1.5											O13.3X2.4																			16.7							11.5								36								22
1JH-08-18										3/4"X16												M18X1.5											O15.3X2.4																			16.7							12.5								37								24
1JH-08-22										3/4"X16												M22X1.5											O19.3X2.4																			16.7							13								39.5								27
1JH-10-16										7/8"X14												M16X1.5											O13.3X2.4																			19.3							11.5								41								24
1JH-10-18										7/8"X14												M18X1.5											O15.3X2.4																			19.3							12.5								40								24
1JH-10-22										7/8"X14												M22X1.5											O19.3X2.4																			19.3							13								42								27
1JH-12-22										1.1/16"X12												M22X1.5											O19.3X2.4																			21.9							13								47.5								30
1JH-12-27										1.1/16"X12												M27X2											O23.5X3.0																			21.9							16								49								32
1JH-16-27										1.5/16"X12												M27X2											O23.5X3.0																			23.1							16								52.5								36
1JH-16-33										1.5/16"X12												M33X2											O29.5X3.0																			23.1							16								52								41
1JH-20-42										1.5/8"X12												M42X2											O38.5X3.0																			24.3							16								58								50
1JH-24-48										1.7/8"X12												M48X2											O44.5X3.0																			27.5							17.5								63								55

注：1 螺母及衬套需另行订货。管子直径D 为公制时，配用螺母及衬套分别选用NB200、NB500。管子直径为英制时，配用螺母及衬套分别选用NB200、NB300。 2 F端可与ISO 9974-1 油口相配，去掉挡圈与ISO 6149-1 油口相配。

Note： 1  Nut  and  sleeve  should  be  ordered  separately.The  nut  NB200  and  sleeve  NB500  is  suitable  formetric  tube,the  nut  NB200  and sleeve NB300 is suitable for inch tube. 2 F end is fit for ISO 9974-1 port or ISO6149-1 port when useless of retaining ring.

网络优化资料：

1、锯下适合长短的无缝管，除去端口号处毛边。管子内孔要与中心线竖直，视角尺寸公差不超0.5°。假如管子必须钣金折弯，过渡管接头价格则从管子内孔至弯折位置的平行线段距离不可以低于三倍螺母长短。

2、把螺母和卡套套在无缝管上。留意螺母和卡套的方位，不必安反了。

3、在自带配接头体外螺纹和卡套上刷上润滑脂，把管子插进接头体，（管子一定要插究竟）用手扭紧螺母。

4、拧紧螺母直到卡套卡死管子，这一大转折能够根据拧紧扭矩的提升觉得到（工作压力点）。

5、超过工作压力点后，再将卡紧螺母拧紧1/2圈。联接时，2个本产品阀芯前端开发的小链碰撞，驱使阀芯倒退并螺旋弹簧，使通道开启。2个接头体中间的联接，焊接式接头价格是运用接头体2上的6个（或8个）轴承钢球落在接头体10上的V形槽内而保持的。工作中时，刚珠由运动外套6压着而没法撤出，运动外套由弹黄7抵住，维持在右端部位。
