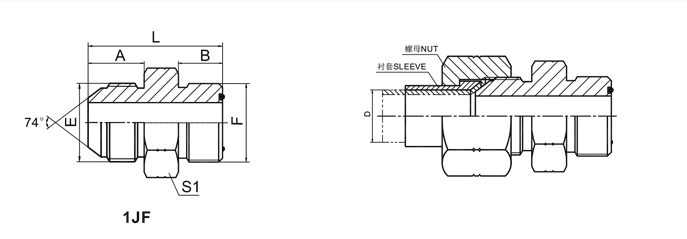

| 代 号 PART NO. | 螺 纹 THREAD | O形圈 O-RING | 尺 寸 DIMENSIONS | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| E | F | F端 | A | B | L | S1 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 1JF-04 | 7/16"X20 | 9/16"X18 | O011 | 14 | 9.8 | 29.5 | 17 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 1JF-05-04 | 1/2"X20 | 9/16"X18 | O011 | 14 | 9.8 | 29.5 | 17 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 1JF-05-06 | 1/2"X20 | 11/16"X16 | O012 | 14 | 11.2 | 31.5 | 19 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 1JF-06-04 | 9/16"X18 | 9/16"X18 | O011 | 14.1 | 9.8 | 30 | 17 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 1JF-06 | 9/16"X18 | 11/16"X16 | O012 | 14.1 | 11.2 | 31 | 19 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 1JF-08-06 | 3/4"X16 | 11/16"X16 | O012 | 16.7 | 11.2 | 36 | 22 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 1JF-08 | 3/4"X16 | 13/16"X16 | O014 | 16.7 | 12.8 | 37.5 | 22 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 1JF-10-08 | 7/8"X14 | 13/16"X16 | O014 | 19.3 | 12.8 | 40 | 24 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 1JF-10 | 7/8"X14 | 1"X14 | O016 | 19.3 | 15.5 | 44.5 | 27 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 1JF-12-10 | 1.1/16?X12 | 1"X14 | O016 | 21.9 | 15.5 | 47.5 | 30 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 1JF-12 | 1.1/16?X12 | 1.3/16"X12 | O018 | 21.9 | 17 | 50 | 32 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 1JF-16-12 | 1.5/16"X12 | 1.3/16"X12 | O018 | 23.1 | 17 | 51 | 36 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 1JF-16 | 1.5/16"X12 | 1.7/16"X12 | O021 | 23.1 | 17.5 | 51.5 | 38 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 1JF-20-16 | 1.5/8"X12 | 1.7/16"X12 | O021 | 24.3 | 17.5 | 54.5 | 46 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 1JF-20 | 1.5/8"X12 | 1.11/16"X12 | O025 | 24.3 | 17.5 | 54.5 | 46 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 1JF-24-20 | 1.7/8"X12 | 1.11/16"X12 | O025 | 27.5 | 17.5 | 60 | 50 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 1JF-24 | 1.7/8"X12 | 2"X12 | O029 | 27.5 | 17.5 | 60 | 55 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
注：螺母及衬套需另行订货。管子直径 D 为公制时，配用螺母及衬套分别选用 NB200、NB500。管子直径为英制时，配用螺母及衬套分别选用NB200、NB300。
Note：Nut and sleeve should be ordered separately.The nut NB200and sleeve NB500 is suitable for metric tube,the nut NB200 and sleeve NB300 is suitable for inch tube.
网络优化资料：
管接头是油管与油管、油管与液压件中间的可拆式连接件，它应考虑装拆便捷、联接牢固、密封性靠谱、尺寸小、通油工作能力大、工作压力损害小、生产加工工艺性能好等规定。管接头关键有焊合、卡套式接头式、扩口式、压扣式等方式，每个方式的管接头中，卡套式直通管接头厂按连接头的通道总数和方位分是直达、斜角、三通等种类；与人体的接口方式有螺栓连接、活套法兰等方法。除此之外，也有一些考虑独特主要用途的管接头。
品质轻、重量轻、使用方便、无需电焊焊接、无缝钢管径向规格规定关不紧等优势，且抗振性能好，工作压力达到31.5MPa，是液压传动系统中较为理想的管路连接件。
管套（或B型的螺帽）内锥孔所造成的空隙中，进而具有密封性功效。扩口式管接头构造简易、直通液压接头价格优良、生产加工和使用方便，适用以油、气为物质的中、底压管路系统软件，其工作压力在于管件的许用工作压力，一般为
3.5MPa~16MPa。
