1CH/1DH 公制外螺纹柱端 ISO 6149

所属分类：DIN卡套接头
浏览次数：次
发布日期：2020-05-05

我要询价

产品概述
性能特点
技术参数

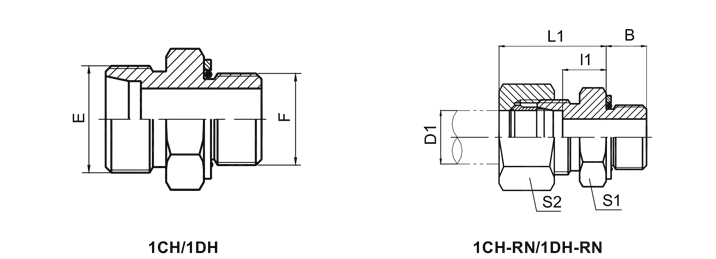

代号 PART NO.	螺纹 THREAD		管子外径 D1 TUBE O.D.	O 形圈 O RING	尺寸 DIMENSIONS					压力等级 MPa
	E	F			B	l1	L1	S1	S2
1CH-12-10	M12X1.5	M10X1	6	O08.1X1.6	8.5	9.5	23	14	14	31.5 轻系列 L
1CH-14	M14X1.5	M14X1.5	8	O11.3X2.4	11	10	25	19	17
1CH-14-12	M14X1.5	M12X1.5	8	O09.3X2.4	11	10	25	17	17
1CH-16-14	M16X1.5	M14X1.5	10	O11.3X2.4	11	13	26	19	19
1CH-18-14	M18X1.5	M14X1.5	12	O11.3X2.4	11	11	25.5	19	22
1CH-14-18	M14X1.5	M18X1.5	8	O15.3X2.4	12.5	11.5	26.5	24	17
1CH-16	M16X1.5	M16X1.5	10	O13.3X2.4	11.5	13	28	22	19
1CH-16-18	M16X1.5	M18X1.5	10	O15.3X2.4	12.5	12.5	28	24	19
1CH-18-16	M18X1.5	M16X1.5	12	O13.3X2.4	11.5	12	27	22	22
1CH-22-16	M22X1.5	M16X1.5	15	O13.3X2.4	11.5	13.5	29.5	24	27
1CH-22-18	M22X1.5	M18X1.5	15	O15.3X2.4	12.5	13.5	29	24	27
1CH-16-22	M16X1.5	M22X1.5	10	O19.3X2.4	13	14	29.5	27	19
1CH-22-20	M22X1.5	M20X1.5	15	O17.3X2.4	12	15	30.5	27	27
1CH-22	M22X1.5	M22X1.5	15	O19.3X2.4	13	15	31	27	27
1CH-26-22	M26X1.5	M22X1.5	18	O19.3X2.4	13	14.5	31	27	32
1CH-26	M26X1.5	M26X1.5	18	O23.5X3.0	13.5	13.5	31	32	32
1CH-26-27	M26X1.5	M27X2	18	O23.5X3.0	16	14.5	32	32	32
1CH-26-33	M26X1.5	M33X2	18	O29.5X3.0	16	15.5	33	41	32
1CH-30-22	M30X2	M22X1.5	22	O19.3X2.4	13	17.5	33	32	41	16 轻系列 L
1CH-30-27	M30X2	M27X2	22	O23.5X3.0	16	16.5	33	32	36
1CH-30	M30X2	M30X2	22	O26.5X3.0	16	17.5	33	36	36
1CH-36-27	M36X2	M27X2	28	O23.5X3.0	16	17.5	34	41	41
1CH-36-33	M36X2	M33X2	28	O29.5X3.0	16	17.5	34	41	41
1CH-36-42	M36X2	M42X2	28	O38.5X3.0	16	18.5	35	50	41
1CH-45-33	M45X2	M33X2	35	O29.5X3.0	16	17.5	37	46	50
1CH-45-42	M45X2	M42X2	35	O38.5X3.0	16	17.5	37	50	50
1CH-52-48	M52X2	M48X2	42	O44.5X3.0	17.5	19		55	60
1DH-14	M14X1.5	M14X1.5	6	O11.3X2.4	11	15	28	19	17	63 重系列 S
1DH-14-12	M14X1.5	M12X1.5	6	O09.3X2.4	11	13	28	17	17
1DH-16-14	M16X1.5	M14X1.5	8	O11.3X2.4	11	15	30	19	19
1DH-18-16	M18X1.5	M16X1.5	10	O13.3X2.4	11.5	15	31	22	22
1DH-20-14	M20X1.5	M14X1.5	12	O11.3X2.4	11	15	31	22	24
1DH-20-16	M20X1.5	M16X1.5	12	O13.3X2.4	11.5	15	31	22	24
1DH-20-18	M20X1.5	M18X1.5	12	O15.3X2.4	12.5	17	33	24	24
1DH-20-22	M20X1.5	M22X1.5	12	O19.3X2.4	13	17.5	35	27	30
1DH-24-22	M24X1.5	M22X1.5	16	O19.3X2.4	13	18.5	37	27	30	40 重系列 S
1DH-30	M30X2	M30X2	20	O26.5X3.0	16	20.5	42	36	36
1DH-30-27	M30X2	M27X2	20	O23.5X3.0	16	20.5	42	32	36
1DH-30-33	M30X2	M33X2	20	O29.5X3.0	16	22.5	42	41	36
1DH-36-27	M36X2	M27X2	25	O23.5X3.0	16	23	47	41	46
1DH-36-33	M36X2	M33X2	25	O29.5X3.0	16	23	47	41	46
1DH-42	M42X2	M42X2	30	O38.5X3.0	16	23.5	50	50	50
1DH-42-48	M42X2	M48X2	30	O44.5X3.0	17.5	26.5	52	55	50

注：如需带卡套及卡套螺母整套订货，则请在代号后加“RN”, 如 1DH-20-18RN。

Note：In case if you are interested to order the adapter in complete set with cutting ring and nut ,it is necessary to insert suffix "RN" after our part no.，for example 1DH-20-18RN.
