过渡接头代号说明

2019-12-30

次

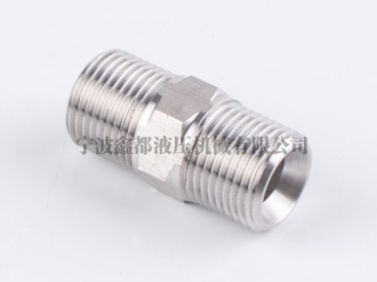

1.直通过渡接头编号规则

□ □ □ - □ □ - □ □

直通过渡接头型号左端标号　右端标号

2.角弯过渡接头编号规则:在直通过渡接头型号后加“4”表示45°弯曲过渡接头，在直通过渡接头型号后加“9”表示90°弯曲过渡接头。如1BG9-04OG,1JT4-08-06等。

3.三通过渡接头编号规则：

□ □ □ □ - □ □ - □ □ - □ □

三通过渡接头型号左端标号中端标号右端标号

4.四通过渡接头编号规则：

□ □ - □ □ □

四通过渡接头型号标号材料

对四通过渡接头一般四端都相同，因此只注一个代号。如四端不同，则依次表示左端、上端、右端、下端。

5.当材料代号为碳钢时，则不标注材料代号，其他材料的代号如下表示:

铜：BR 　不锈钢：SS

6.标号根据螺纹或尺寸大小来规定，具体如下表所示：

英管螺纹	G1/8” x28	G1/4” x19	--	G3/8” x19	G1/2” x14	G5/8” x14	G3/4” x14	G1”x11	G1.1/4” x11	G1.1/2” x11	G2”x11
英锥管螺纹	R1/8” x28	R1/4” x19	--	R3/8” x19	R1/2” x14	--	R3/4” x14	R1”x11	R1.1/4” x11	R1.1/2” x11	R2”x11
布锥管螺纹	Z1/8” x27	Z1/4” x18	--	Z3/8” x18	Z1/2” x14		Z3/4” x14	Z1”x11.5	Z1.1/4” x11.5	Z1.1/2” x11.5	Z2” x11.5
美制JIC 螺纹	--	7/16” x20	1/2” x20	9/16” x18	3/4” x16	7/8” x14	1.1/16” x12	1.5/16” x12	1.5/8” x12	1.7/8” x12	2.1/2” x12
美制ORFS螺纹	--	9/16” x18	--	11/16” x16	13/16” x16	1” x14	1.3/16” x12	1.7/16” x12	1.11/16” x12	2” x12	--
美制NPSM螺纹	1/8” x27	1/4” x18	--	3/8” x18	1/2” x14		3/4” x14	1”x11.5	1.1/4” x11.5	1.1/2” x11.5	2” x11.5
美制SAE螺纹				5/8” x18			1.1/16” x14
法兰					1/2“	5/8“	3/4“	1“	1.1/4“	1.1/2“	2“
插装式		04		06	08		12	16	20	24	32
标号	02	04	05	06	08	10	12	16	20	24	32
注：公制螺纹的标号按螺纹外径，卡套式直管的标号按直管外径。
